TIN 파일 만들기
* 3D Analyst Tools - Data Management - TIN - Create TIN
p/g 검열 때문에 무기한 이미지를 내립니다.
가끔 TIN 파일이 제대로 만들어지지 않을 때가 있다.
이때에는 Define Projection 으로 좌표를 확인해 볼 것.
흔히 Extract by Mask 로 원하는 구역만을 Clip하고 싶을 때 나타난다.
해법은 Define Projection 으로 마스트하려는 쉐이프 파일과 래스터 파일의 좌표를 통일시켜줘야 함.
p/g 검열 때문에 무기한 이미지를 내립니다.
TIN 파일을 만들었다면 다음은 Raster 파일 만들기
* 3D Analyst Tools - Conversion - From TIN - TIN to Raster
p/g 검열 때문에 무기한 이미지를 내립니다.
이 Conversion 메뉴를 기억해두는 게 좋다.
GIS에서 빈번하게 이뤄지는 게 Conversion 이기 때문이다.
Raster 파일을 Shape 파일로 Feature 파일을 Shape 파일로 등등 쓰임새가 많은 메뉴다.
팁하나, Raster 파일로 전환이 잘 되었는지 아닌지를 알 수 있는 방법은 Raster 파일로 Conversion 한 후 화면에 아무것도 안나오면 제대로 Conversion 된 게 아니다.
이때에는 위에 설명한 Define Projection 으로 좌표를 통일시킨 후 처음부터 다시 해야 한다.
p/g 검열 때문에 무기한 이미지를 내립니다.
또 하나, TIN to Raster 메뉴 5번째에 Sampling Distance라는 게 있다.
여기에 Cell Size를 30으로 해주는 게 일반적이다.
시험삼아 Cell Size를 10으로 해봤는데 차이를 못느꼈다.
가로 세로를 30m X 30m로 할 꺼냐 10m X 10m로 할 꺼냐를 정하는 건데 10으로 했을 때 더 정교하게 나와야 하지만 등고선 쉐이프 파일 문제인지 똑같았다.
원하는 지역만 잘라내기
* Spatial Analyst Tools - Extraction - Extract by Mask
처음 이게 제대로 잘라지지 않았을 때에는 상당히 당황스러웠다.
앞으로 해야할 작업이 많이 남았는데 시커먼 주변 정리가 안되니 말이다.
p/g 검열 때문에 무기한 이미지를 내립니다.
기본 상식 하나, Raster 파일은 extract 으로 자르고 Shape 파일은 Clip 으로 자른다. 논외의 상식 둘, TIN 파일의 경우 Delineate TIN Data Area로도 자른 효과를 볼 수 있다.
이때 Maximum Edge Length 는 300이 적당하다.
p/g 검열 때문에 무기한 이미지를 내립니다.
p/g 검열 때문에 무기한 이미지를 내립니다.
시커먼 주변부를 정리하면 깔끔해진다.
나중에야 알게된 팁 하나,
Extract 으로 정리할 때 정리할 지역을 넣어줘야 하는데 Table Attribute를 이용할 수도 있다는 것.
뭔소리냐고?
제주의 '표선'만 잘라내고 싶다면 초보였을 때에는 쉐이프 파일에서 표선만 잘라낸 후 이 쉐이프 파일을 Extract 의 feature mask 로 사용했다.
하지만 테이블을 열고 선택을 한 후 그 파일을 feature mask로 사용하면 선택된 지역만 잘라진다.는 거.
p/g 검열 때문에 무기한 이미지를 내립니다.
p/g 검열 때문에 무기한 이미지를 내립니다.

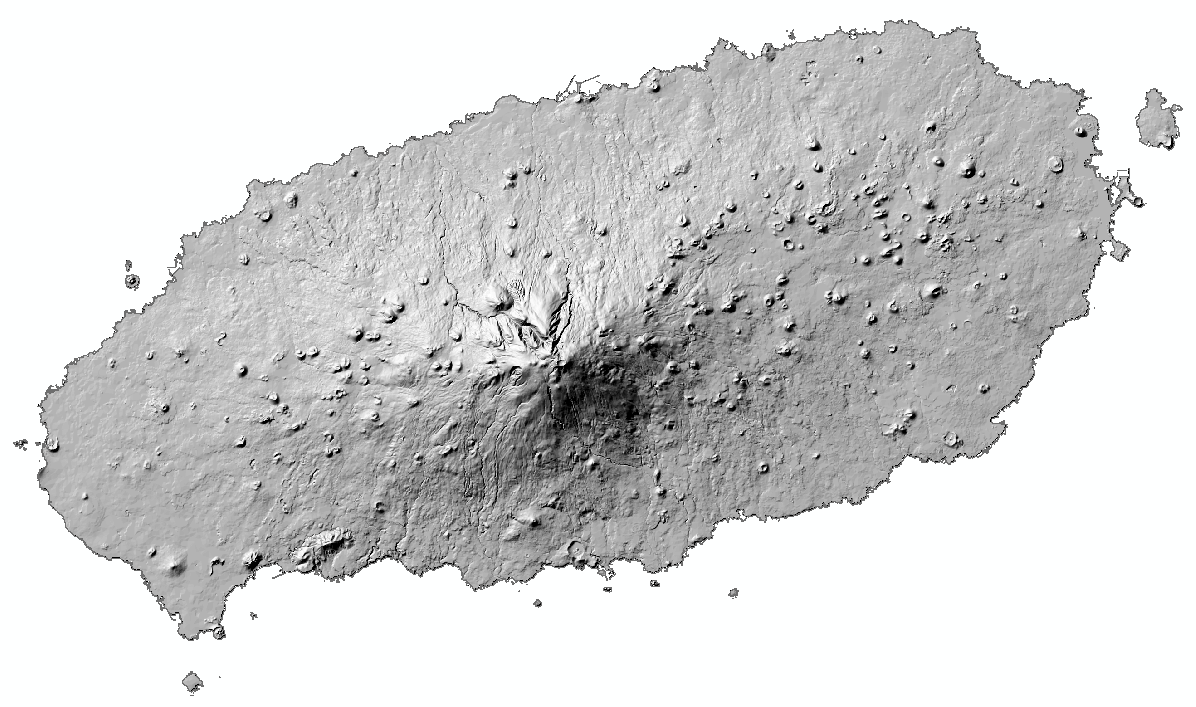

DEM 파일에 음영주기(입체적으로 만들기)
* Spatial Analyst Tools - Surface - Hillshade
시커먼 Raster 파일(X레이 사진(?))을 만들었다면 음영을 줘야 입체적으로 보인다.

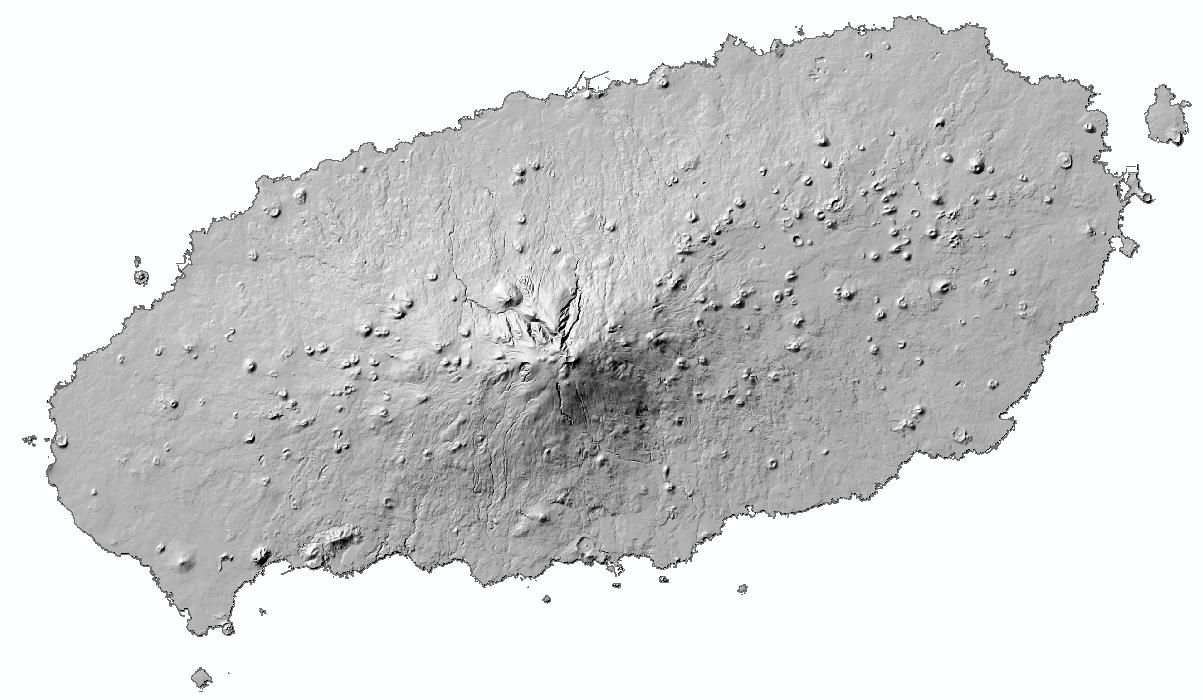

래스터 파일 위치를 넣고 클릭하면 끝인데 Z factor 옵션을 알아두면 좋다.
기본이 1로 되어 있는데 높을 수록 보다 선명하게 입체화가 이루어진다.
p/g 검열 때문에 무기한 이미지를 내립니다.
